3D-Modell-Werkzeuge für WinTrack

Um über die in WinTrack bereits integrierten Funktionen (wie z. B. Abstandsmessungen) hinaus weitere Hilfsmöglichkeiten zu haben, stelle ich hier einige 3D-Modelle zum Download bereit. Diese Modelle lassen sich dann in WinTrack als "eigene Symbole" importieren.

1. oft sind in der 3D-Ansicht schwach geneigte Geländeformationen nicht deutlich genug zu erkennen. Erstellt man sich mit dem WinTrack 3D-Editor eine einfache Fläche und lädt dieses simple Modell an gewünschter Stelle in seinen 2D-Plan, dann wird das Flächenmodell horizontal in der 3D-Ansicht von WinTrack dargestellt. Der Geländeverlauf an dieser Stelle lässt sich im Vergleich zum horizontalen Flächenmodell besser beurteilen. Ist man an dieser Stelle mit dem Geländeverlauf zufrieden, kann man das Hilfs-Flächenmodell zu einer anderen Stelle zur weiteren Beurteilung verschieben, oder man löscht es wieder aus dem Plan.

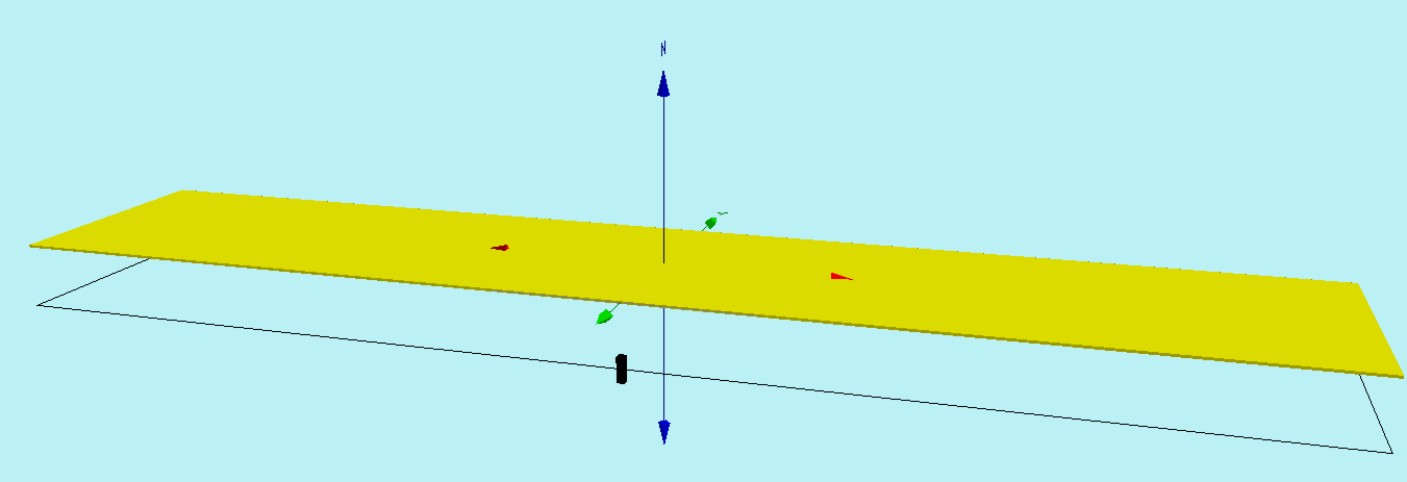

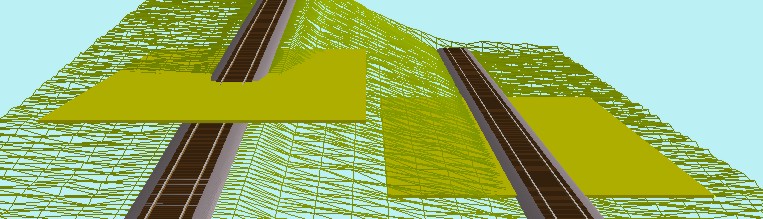

3D_Fläche.te3 mit TEdit3D von WinTrack erstellt Anwendung in der 3D-Ansicht.links Gleis mit Steigung, rechts ebenes Gleis

2. ein Hilfsmittel, dass seinen Dienst sowohl im 2D-Plan als auch in der 3D-Ansicht verrichtet, ist das 3D-Lineal. Es handelt sich hierbei um ein kleines Lineal mit 10 mm Einteilung. Mit ihm lassen sich horizontale Abstände bis +/-100 mm, und vertikale von +100 mm bestimmen. Jeder kann sich mit TEdit3D das Hilfsmodell leicht für größere Längen erweitern.

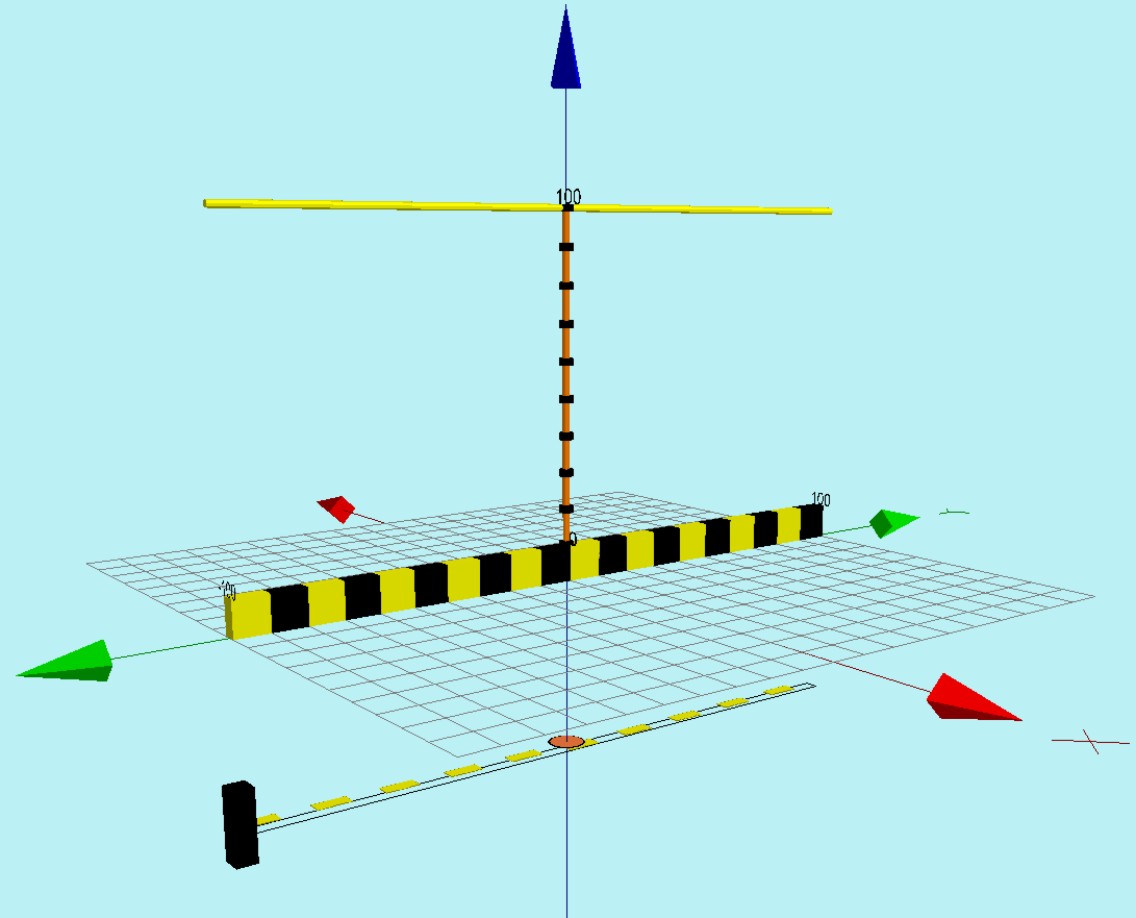

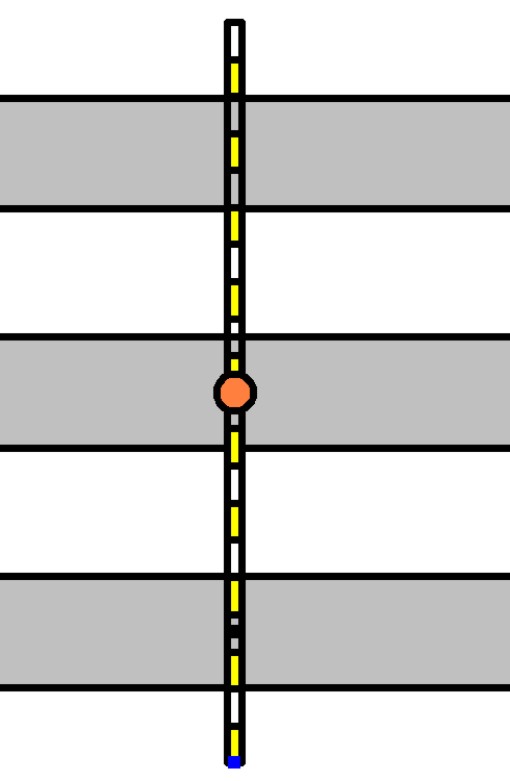

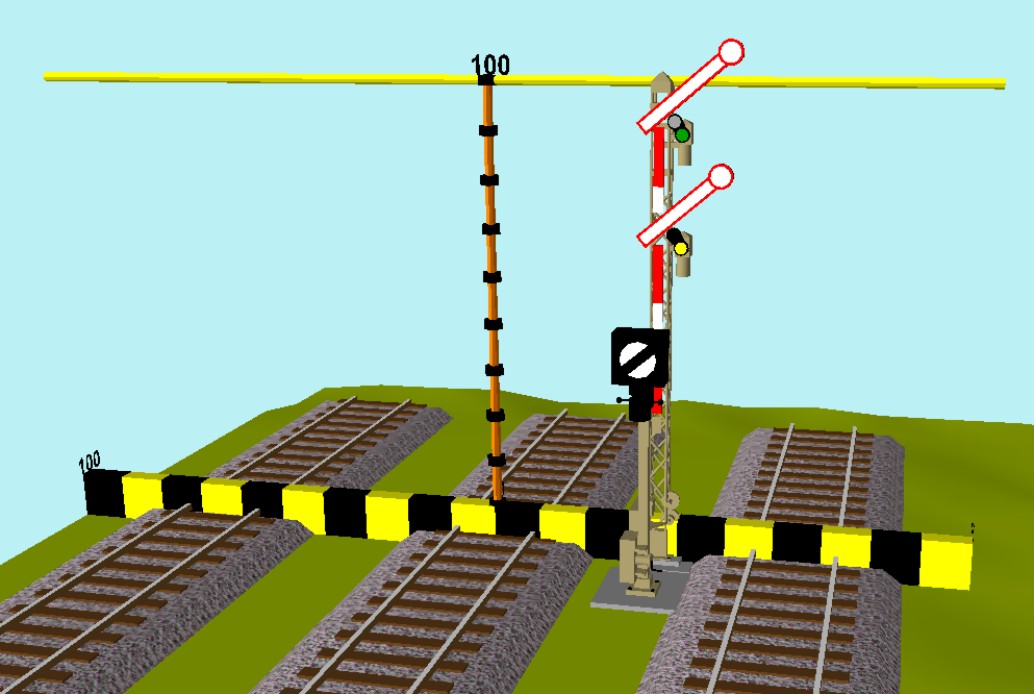

3D_Lineal.te3 mit TEdit3D von WinTrack erstellt an 3 Gleisen im 2D-Plan eingefügt in der 3D-Ansicht; die Signalhöhe ist mit 100 mm ablesbar

3. ein weiteres, etwas komplexeres Hilfsmittel, ist das 3D-Flächenmaß. Es handelt sich hierbei um eine Fläche von +/-100 mm mal +/-200 mm, welches mit einer Gitterweite von 10 mm dargestellt wird (blau). Im Abstand von -200 mm (vom Mittelpunkt) wird eine senkrechte Ebene (rot) nach unten von -60 mm dargestellt, im Abstand von +200 mm eine eben solche nach oben von +60 mm. Weiterhin dient eine Winkelschar dazu, Geländeneigungen in der 3D-Ansicht besser beurteilen zu können (gelb). Die Winkelschar lässt Winkelbestimmungen bis +/- 45 Grad in Schritten von 5 Grad zu.

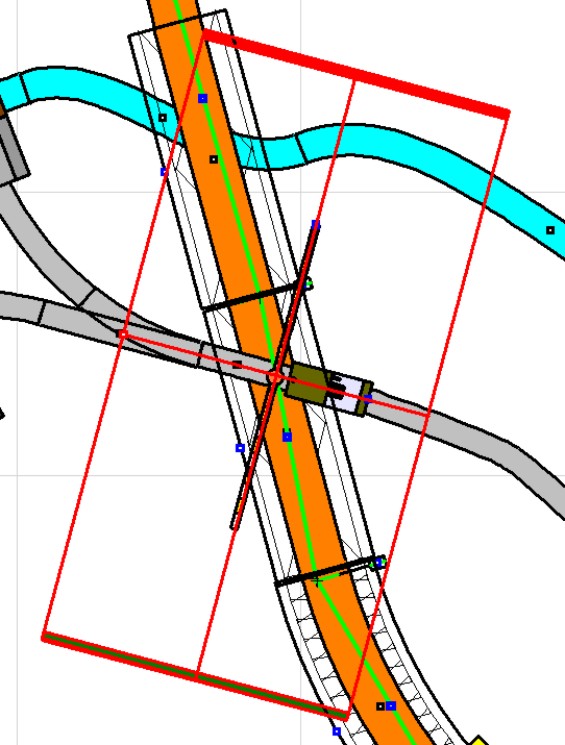

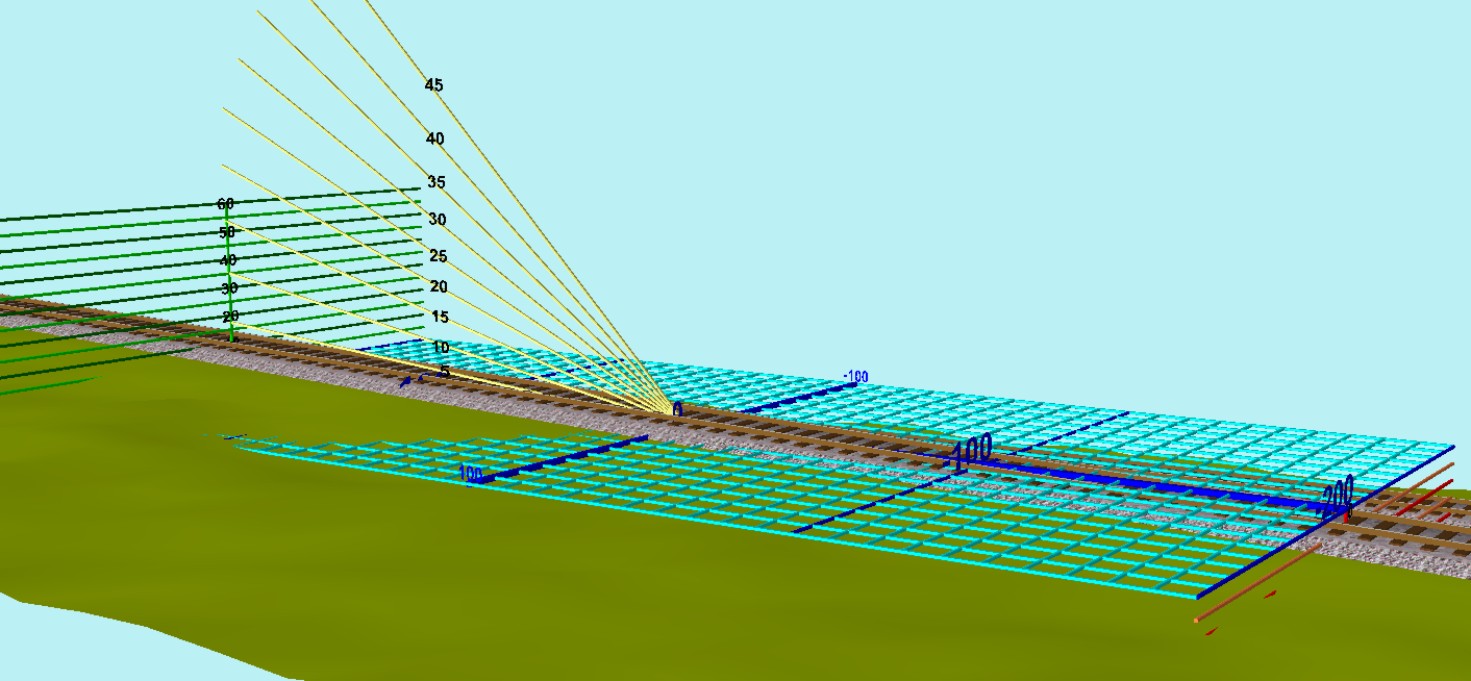

3D_Flächenmass.te3 mit TEdit3D von WinTrack erstellt 3D Flächenmaß im 2D-Plan. Beurteilt werden soll der Geländeverlauf unter einer Brücke, wo das Feldbahngleis mit der Feldbahnlok verläuft (das Blaue ist ein Bach).
Neben dem Flächenmaß wurde auch das 3D-Lineal an Gleicher Position im 2D-Plan eingefügt. So lässt sich gleichzeitig die Durchfahrtshöhe für die kleine Feldbahnlok beurteilen.

Durch das blaue Gitter kann die Position des rechten Brückenpfeilers genauer ermittelt werden. Ebenso kann der Böschungsverlauf besser beurteilt werden: rechts fällt das Gelände im Abstand von 200 mm vom Gleis um 45 mm ab (rot); links vom Gleis im Abstand von 200 mm besitzt das Gelände eine Erhebung von 35 mm, bezogen auf das Feldbahngleis (grün. ganz links hinter der Brücke etwas schwer erkennbar). Die Winkelschar (gelb) lässt einen Geländeanstiegswinkel unmittelbar links vom Gleis von knapp 10 Grad erkennen.

Anmerkung: bei diesem Beispiel (Feldbahngleis unter einer Brücke mit Gleis) positioniert sich in WinTrack das 3D-Flächenmaß-Modell unweigerlich auf Höhe des Brückengleises, wenn man es genau mittig zur Brücke platzieren möchte (was erforderlich ist, soll die Durchfahrt unter der Brücke beurteilt werden). Ab WinTrack Version 8 kann aber das 3D-Flächenmaß relativ zu seiner Einfügeposition in der Höhe verschoben werden! Um wie viel das sein muss, kann in WinTrack ermittelt werden. Dazu lässt man sich die jeweiligen Höhen vom Brückengleis und vom Feldbahngleis anzeigen, zieht beide von einander ab, und verschiebt als dann das Hilfsmodell um diesen Betrag nach unten.

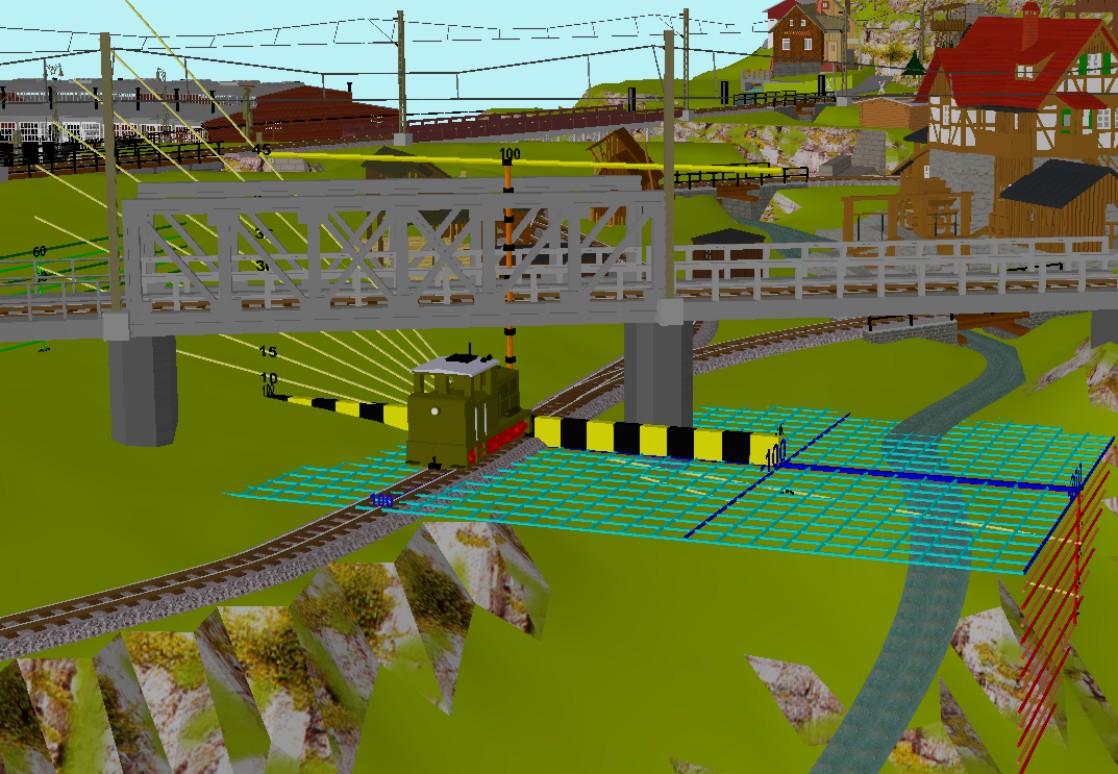

  3D Flächenmaß in der 3D-Ansicht. Beurteilt werden soll der Geländeverlauf unter einer Brücke, wo das Feldbahngleis mit der Feldbahnlok verläuft.
Beurteilung eines Gleisverlaufs mit geringer Steigung Beurteilung einer Gleisböschung: Gleisabstände, Gleishöhendifferenz und Böschungswinkel sind ablesbar

Download aller 3 Hilfswerkzeuge
