mechanische Spannwerke und Weichenlaternen:

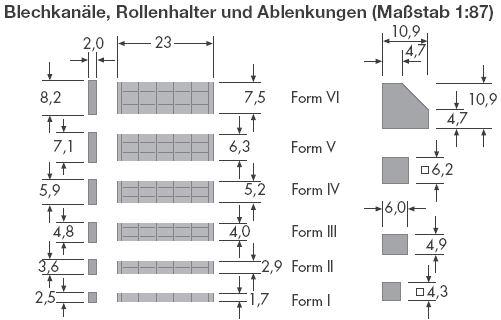

Von der Firma WEINERT gibt es Blechkanäle, Rollenhalter und Ablenkungen im Maßstab 1:87 :
Download WinTrack 3-Modelle Blechkanäle und Ablenkunkungen Die Bauhöhe wurde den Gleishöhen von WinTrack angepasst. ( ohne Rollenhalter ! )
|
|
Beispiele |

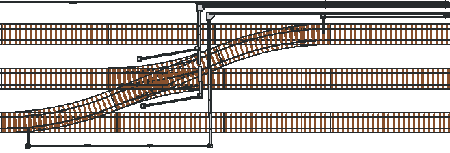

WinTrack 2D-Darstellung: Blechkanäle |

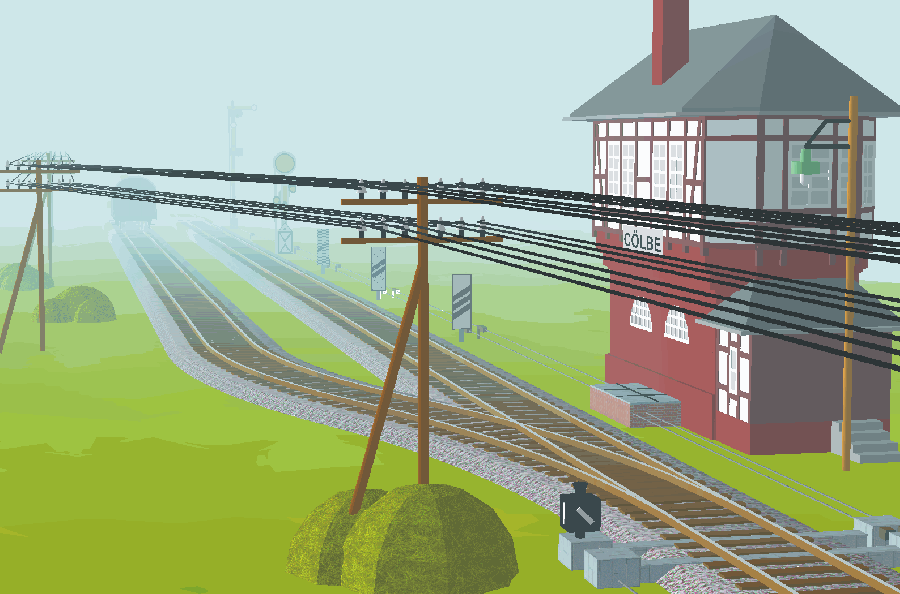

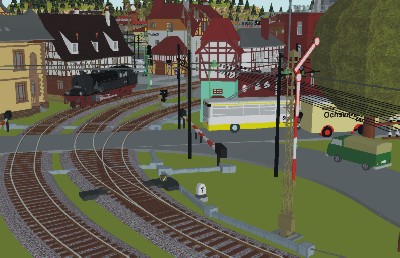

WinTrack 3D-Darstellung: Blechkanäle und Weichenlaternen |
Drahtseilzüge und Rollenhalter | folgen in Kürze |
Weichenlaterne Märklin Art.-Nr.: 7547 mit 7548

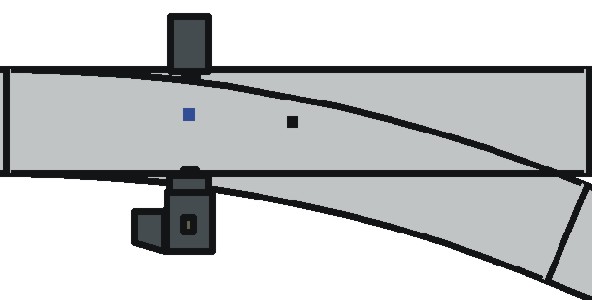

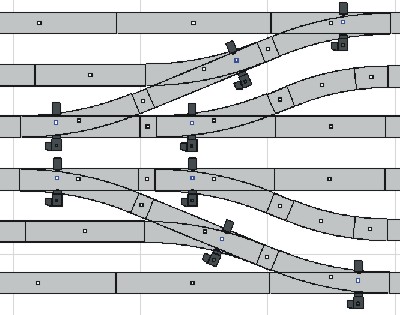

WinTrack 2D Darstellung
Für eine korrekte Darstellung in WinTrack benötigt man 8 3D-Weichenmodelle: für eine linke Weiche die Laternenstellung gerade und Links-Abzweig, für eine rechte Weiche die Laternenstellung gerade und Rechts-Abzweig. Das wären 4 Modelle. Die vier Stellungen (gerade für eine linke und für eine rechte Weiche unterscheiden sich bezüglich der Position des Abzweigsymbols an der Laterne!) verdoppeln sich, da man die Weichenlaterne mit Antriebskasten links oder rechts von der Weiche (Richtung Abzweig) montieren kann (korrekte Laternenstellungen!). Die Dateinamen der 3D-Modelle ergeben sich wie folgt: W steht für Weiche, L für Links-Weiche, bzw. R für Rechts-Weiche, es folgt der Buchstabe für die Stellung der Weichenlaterne g für gerade, bzw. l für links, bzw. r für rechts. Folgt kein weiterer Buchstabe, so ist das Weichenmodell für Rechtsmontage an der Weiche gedacht; folgen jedoch die Buchstaben LM, so ist das Modell für LinksMontage gedacht. Neben der eigentlichen Weichenlaterne (7547) ist gegenüberliegend noch die Abdeckung des Unterflurantriebe (7548) dargestellt. Für den Einfügepunkt der Weichenmodelle an die Weiche in WinTrack habe ich ein Kompromiss gewählt, um den Aufwand bei der Modellkonstruktion gering zu halten. WinTrack fügt bei gleichen Einfügepunkten der Weichenmodelle diese unterschiedlich je nach links, rechts, oder Kurvenweichen ein (Weiche markieren und dann ein Weichenmodell einfügen). In den meisten Fällen wird man daher das Weichenmodell um 180 Grad drehen und mit der Maus verschieben müssen. Mit etwas Übung geht das aber recht gut. Da WinTrack 8.0.0 bei einigen Weichen eigene Darstellungen der Weichenantriebe nicht ausblendbar mit bringt, sind dann die entsprechenden Handweichen zu verwenden, damit es in der 2D-Darstellung zu keinen unerwünschten Überdeckungen der eigenen Modellen mit diesen WinTrack-Antrieben kommt! Inzwischen gibt es den Servicepack 8.0.1 in dem das vorgenannte Problem behoben ist! Unter http://www.wintrack.de/ im Downloadbereich verfügbar. Hier ein Beispiel mit allen 8 Weichen-Modellen in 2D
|

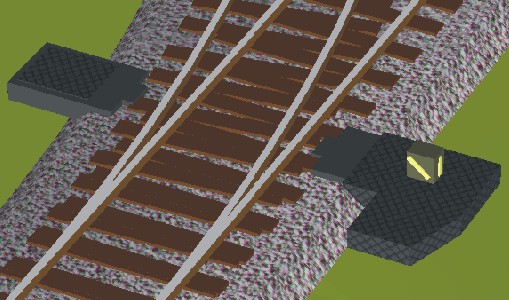

Weichenlaterne WinTrack 3D
Darstellung

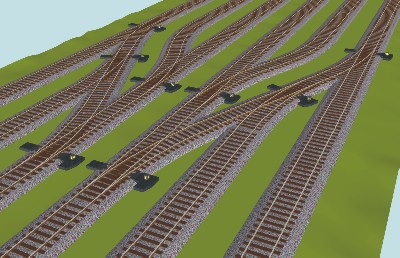

Weiche Links gerade Rechtsmontage: WLg_Mä7547m7548.te3 Weiche Links links Linksmontage: WLl_Mä7547m7548.te3 Weiche Rechts gerade Linksmontage: WRg_Mä7547m7548.te3 Weiche Rechts rechts Linksmontage: WRr_Mä7547m7548.te3 entsprechend, nur mit den Zusätzen "LM" für die Linksmontagen. Download aller 8 Modelle: Weichenmodelle Hier ein Beispiel mit allen 8 Weichenmodellen in 3D
|

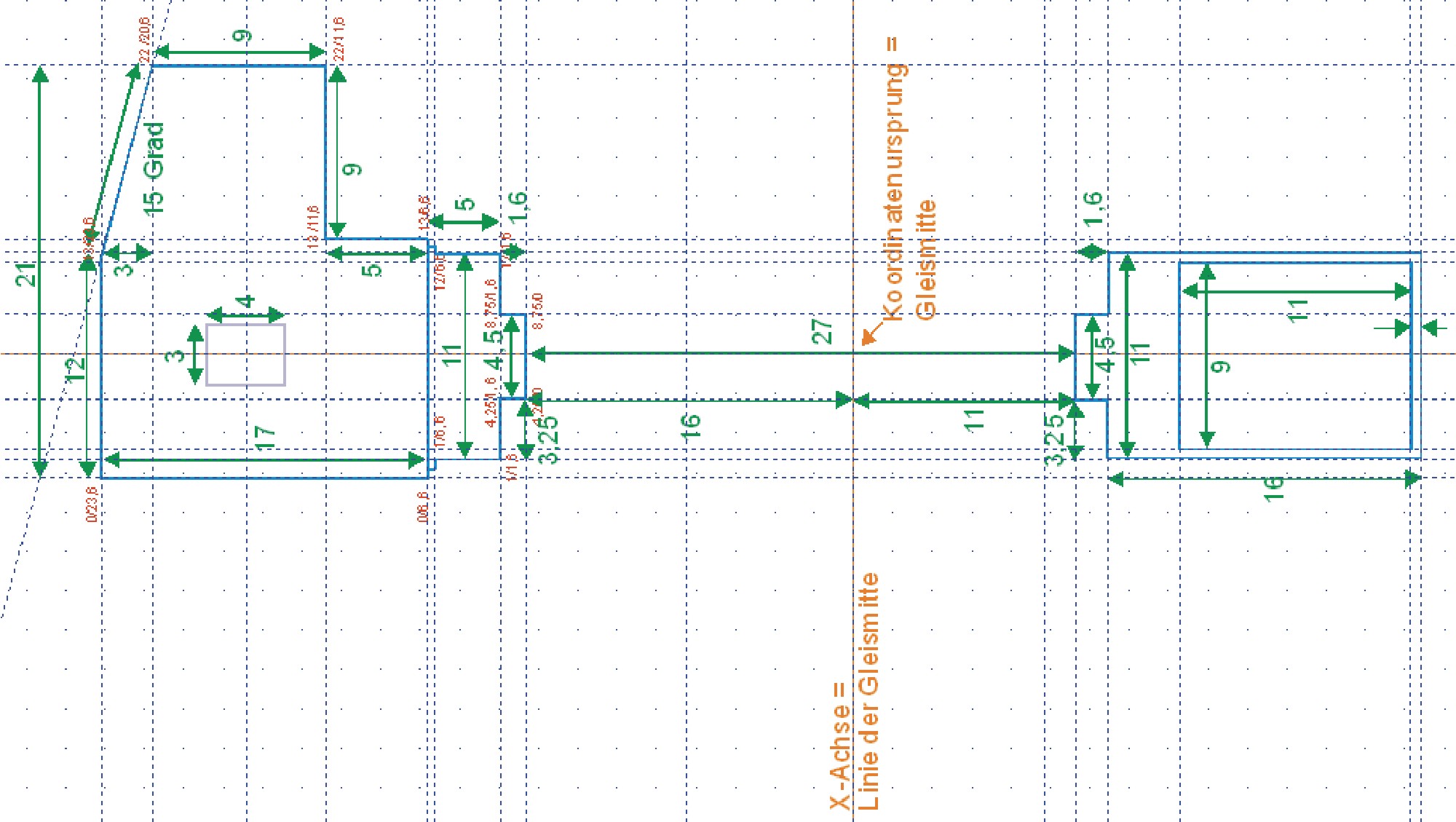

Die Weichenmodelle wurden mit leicht gerundeten Werten
konstruiert:
|
