HJB-Modellbahnanlage H0 (in Planung)

 VIDEO: virtuelle Anlagenfahrt 120 MB=>Download benötigt etwas Zeit!  (erstellt aus WinTrack 12, Videonachbearbeitung und Vertonung)

weitere Videos auf YouTube: wie man Videos mit WinTrack 11 erstellt und Kurz-Video HJB-Anlage HIER

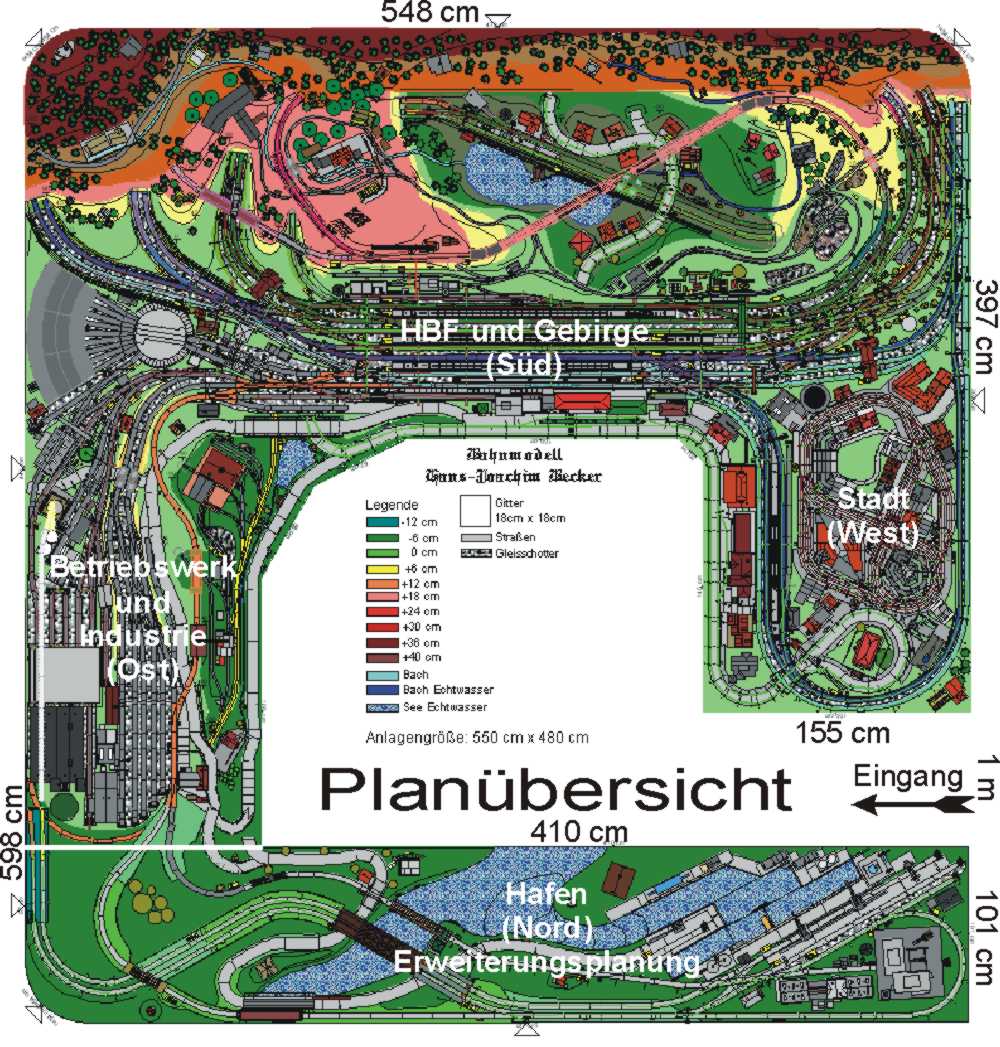

Übersicht : Die Angaben der Himmelsrichtungen entsprechen nicht den Gepflogenheiten wie sie bei Landkarten üblich sind (Norden oben); man blickt hier nach Süden, und somit ist dann Osten linker und Westen rechter Hand. Der weiß hinterlegte Hafenbereich ist als spätere Erweiterung gedacht,

dann werden die beiden Straßen angepasst, sodass der Straßenbogen dort entfällt; ebenso wird die eingleisige Bahnstrecke oben am Gleisbogenverlauf angesetzt, sodass dieser Bogen entfällt. Der eingleisige Tunnel wird auf zwei Gleise erweitert, welcher dann die zweigleisige Strecke vom Hafen aufnimmt.

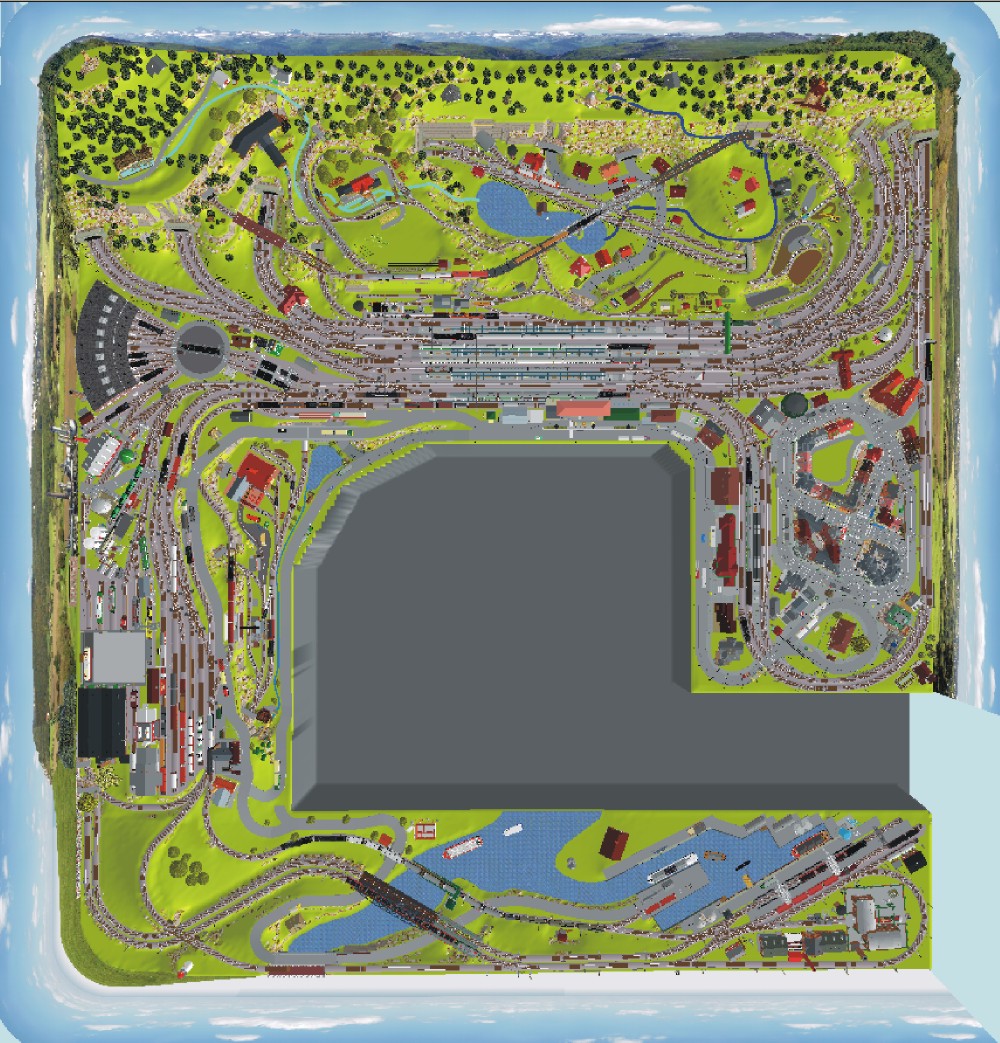

Vogelperspektive (neu überarbeiteter Plan)  Die Plattenkanten an den Ecken sind jetzt abgerundet, was einen besseren optischen Eindruck bei den Hintergrundkulissen bewirkt.

Ein paar Angaben zum Gleisplan:

verbaute Gleislänge (mit Schattenbahnhof): 277 m

verbaute Weichen und Kreuzungen: 134. Signale ca. 77

Blöcke der Gleisanlage: 30 (ohne Schattenbahnhof). Blöcke des Schattenbahnhofs: 7. Gesamtblöcke: 37

Damit könnten theoretisch maximal 36 Züge die Anlage gleichzeitig befahren.

Abstellgleise: 38; davon 11 für Dampf- oder Dieselloks und 7 für Diesel- oder E-Loks; plus 4 im Schattenbahnhof.

Der WinTrack-Gleisplan beinhaltet über 6.000 Objekte in 40 Zeichen-Ebenen und besitzt dennoch nur eine Dateigröße von 431 kB ohne Hintergrundkulissen!

Die Hintergrundkulissen, Ost, Süd und West, wurden fotorealistisch erstellt und stehen zum späteren Ausdruck bereit. In WinTrack 8 können diese Kulissen in 3D angezeigt werden. Die Kulisse im Osten hat z. B. die Abmessungen 548cm x 122 cm und benötigt mit 75 dpi für WinTrack den Speicherbedarf von 160 MB!

Anlagenbeschreibung  Hier sind nähre Angaben zum Gleisplan zu finden

Detailansichten 3D:

 Angaben zur WinTrack-Planung

 In Wintrack

·         6183 Objekte in 68 Ebenen

·         Plandatei 690 KB

·         Hintergrundkulissen 390 MB in Originalgröße, Länge ca. 1 m, Höhe 1,2m, selbst erstellt mit Photoshop und Corel Photopaint.

·         Anlagenraumgröße ca. 6m x 6m

 Rechnersystem: „mobile Workstation“ (HP ZBook17)

·         CPU: Intel Core i7-4700MQ, @2,40GHz

·         RAM:  4 GB

·         Grafikkarte: Quadro K3100M, 6GB, 3 Display-Ports

·         Intel Rapid Storage-Technologie: Cache-Volumen 30 GB, Typ Raid 0

·         Festplatten 2: SATA 700GB für System; SATA 1TB für Daten

·         Betriebssystem: Windows 7 professional, 64bit

 Verwendete Software zur Erstellung des Videos:

·         WinTrack Version 12

·         Snagit Version 2014 zur Bildschirmaufzeichnung der Videoanimationen von WinTrack.

·         Pinnacle Studio 16 Ultimate und Videoconverter 8 zur Videonachbearbeitung
