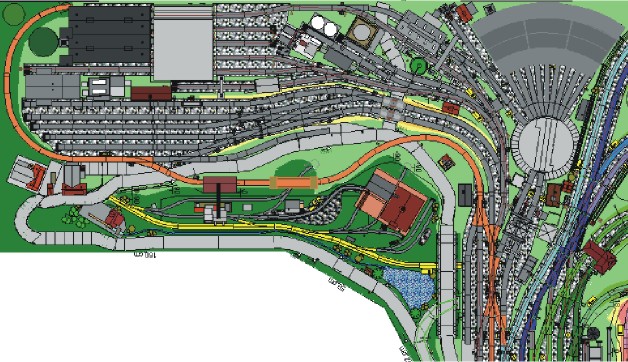

2D-Gesamtansicht Betriebswerk und Industrie mit Feldbahn:


Alte Planung mit 6-ständigem Ringlokschuppen 15 Grad  Neuplanung mit 9-ständigem Ringlokschuppen 7,5 Grad,

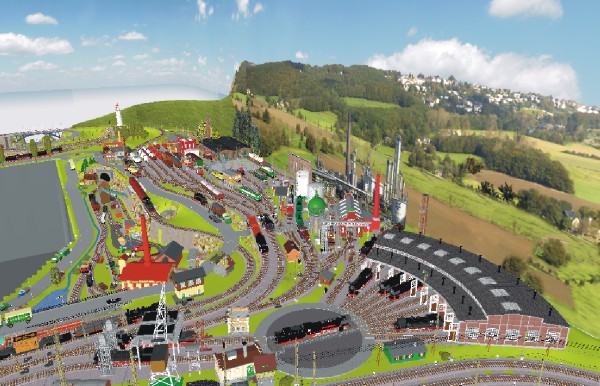

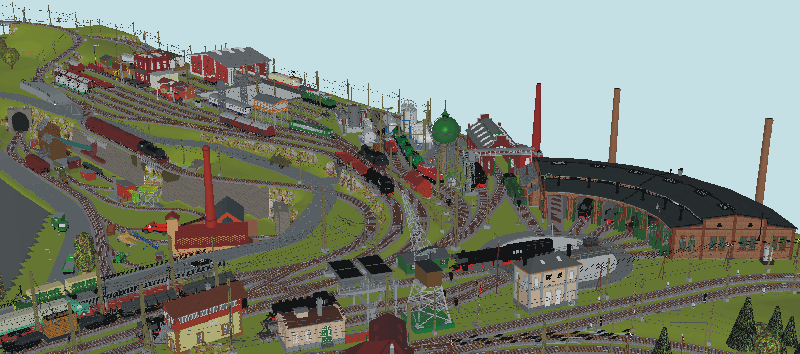

3D-Anlagenbilder Betriebswerk und Industrie mit Feldbahn

Alte Planung mit 6-ständigem Ringlokschuppen 15 Grad Neuplanung mit 9-ständigem Ringlokschuppen 7,5 Grad, gelungene Änderungen unter gleichen  Platzverhältnissen.

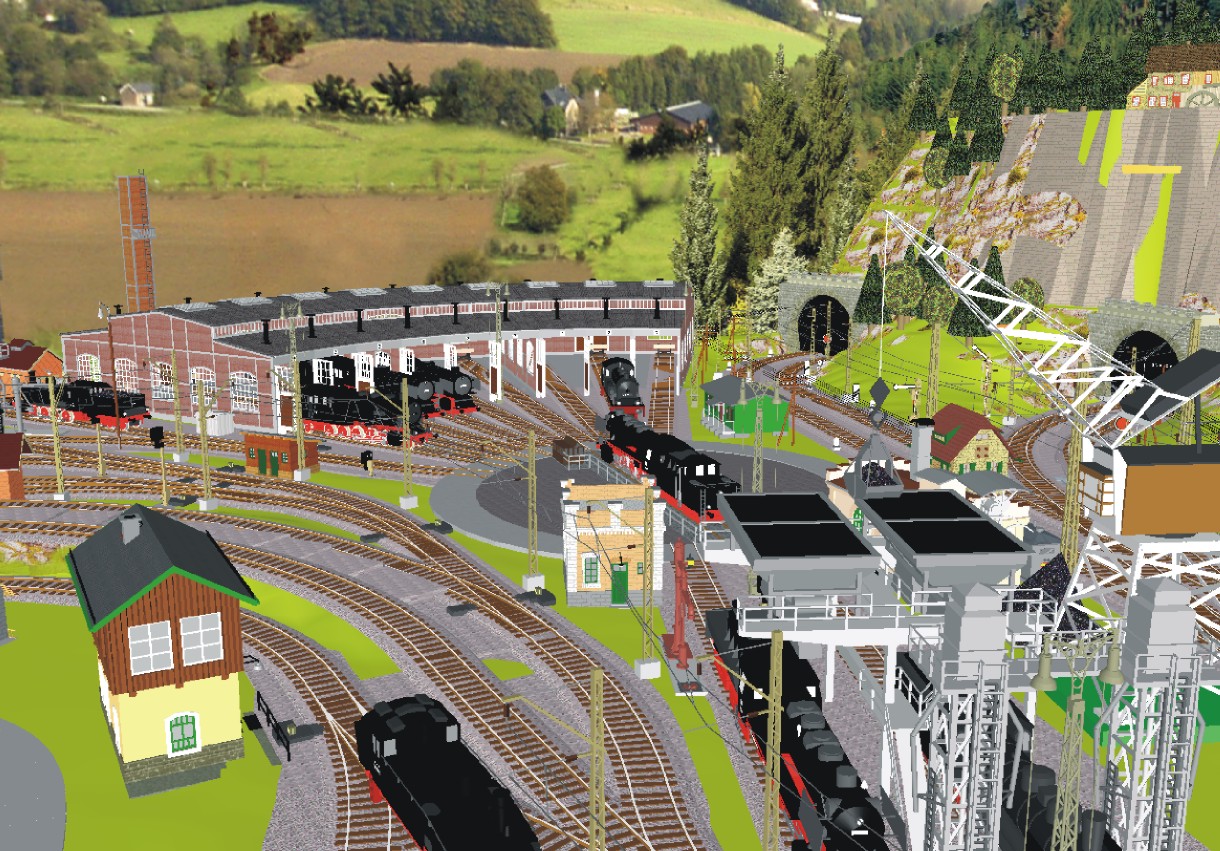

Der 7,5 Grad Ringlokschuppen bietet jetzt auch vor den Toren Platz für die Loks. Rechts die Großbekohlungsanlage mit ferngesteuertem Kran. Gut passen sich die Bäume des Hintergrundbildes an den Berg mit seinen "realen" Bäumen und dem 2-gleisigem Tunnelportal an. Eine eingleisige Strecke wurde bereits elektrifiziert und kündigt ein "neues Zeitalter" an, sie führt zum E-Lokschuppen.

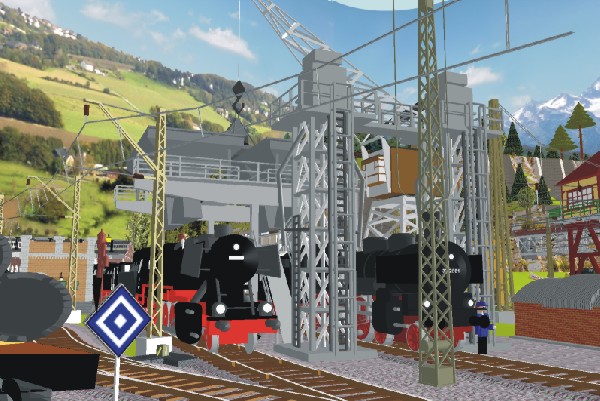

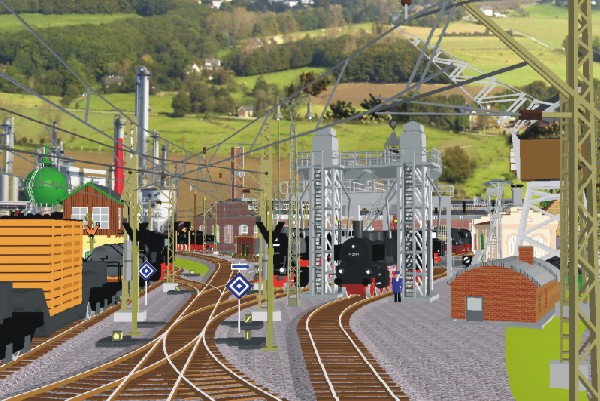

Grossbekohlungsanlage, links die eingleisige Strecke zum E-Lokschuppen Schilder Fahrleitungshinweise für E-Lokbetrieb

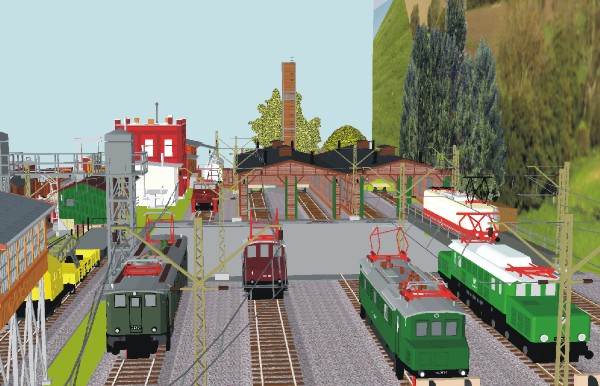

4-ständiger E-Lokschuppen mit Schiebebühne, und Gleisharfe des Ablaufbergs. Auch für LKW-Verladung ist gesorgt (Faller Car-System).

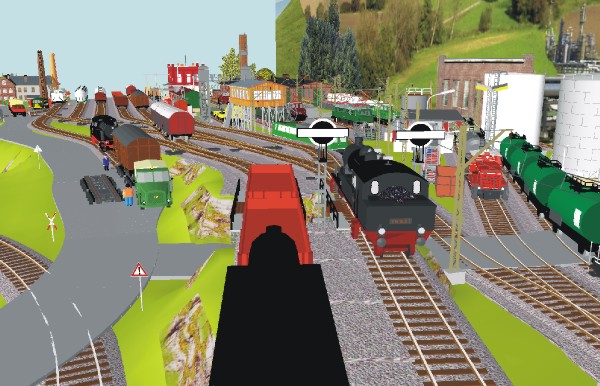

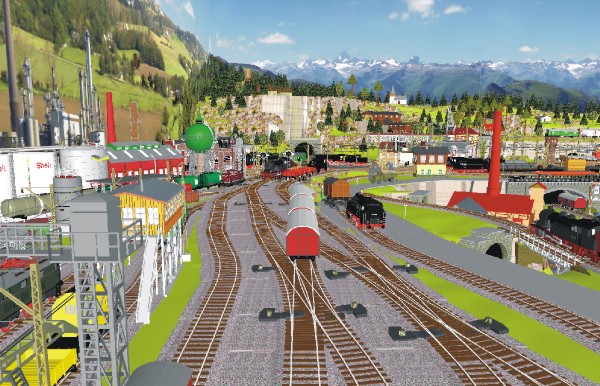

Doppelter Ablaufberg mit Hosenträgerkreuzung und zwei doppelten Kreuzungsweichen. Dazu das Reiterstellwerk (Konstanz von Faller), welches den Betrieb des Ablaufbergs regelt. Die Weichenlaternen können als 3D-Modelle für WinTrack unter 3D-Modellkonstruktion von meiner Seite geladen werden (für Märklin K-Gleise).

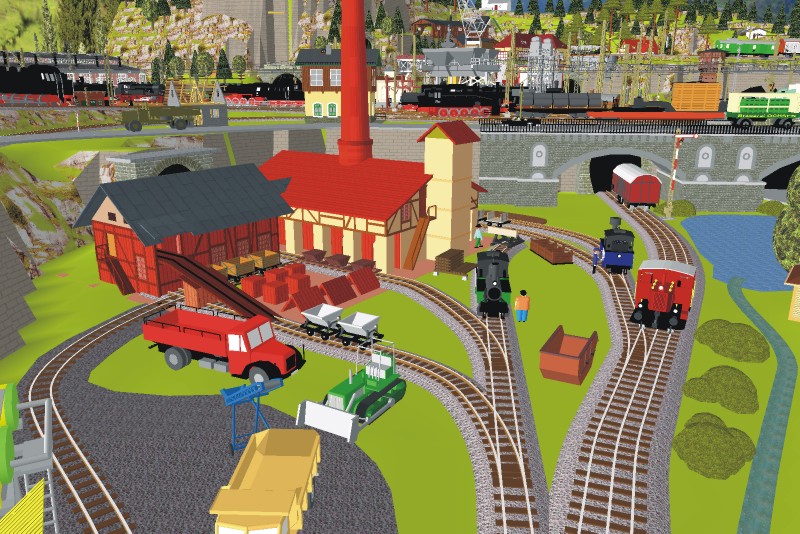

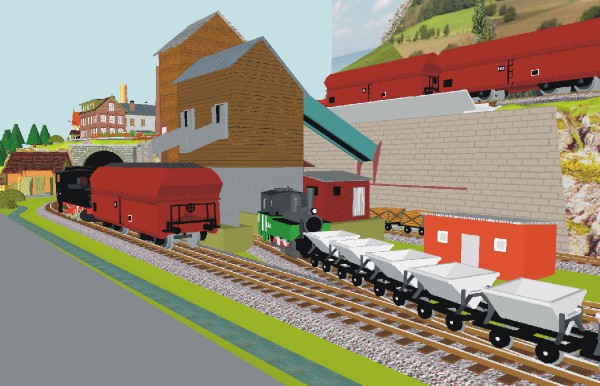

Die Ziegelei (Bild links) bezieht ihr Material auch von einem Kieswerk mit Förderband und Wagonentleerung (Bild rechts; die 3D-Modelle für WinTrack können von der Seite 3D-Modellkonstruktion geladen werden) über eine kleine Feldbahn, welche teilweise über 3-Schienen auch die Normalspurbahn frequentiert. Wie man die 3-gleisigen Schienen von Tillig in WinTrack auch unter dem Märklin-Gleissystem integrieren kann, ist auf der Seite Tipps zu Gleissymboldateien nachzulesen. Tipp: das ungeschotterte Feldbahngleis (linkes Bild und rechtes Bild. ganz im Vordergrund) bringt man in WinTrack dadurch zur Anzeige, dass man das Gleis als Brücke markiert.

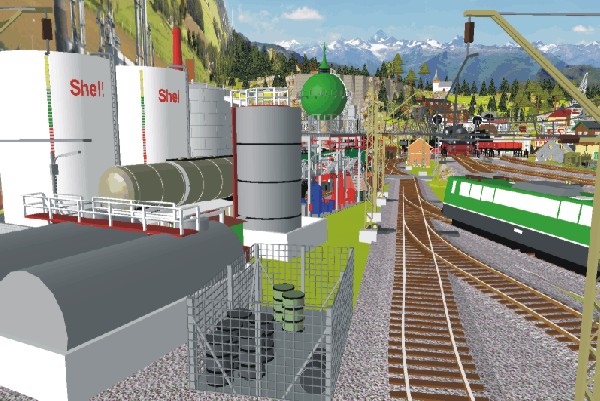

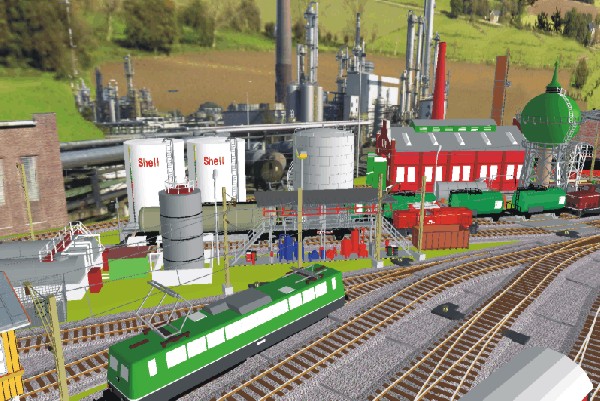

Raffinerie

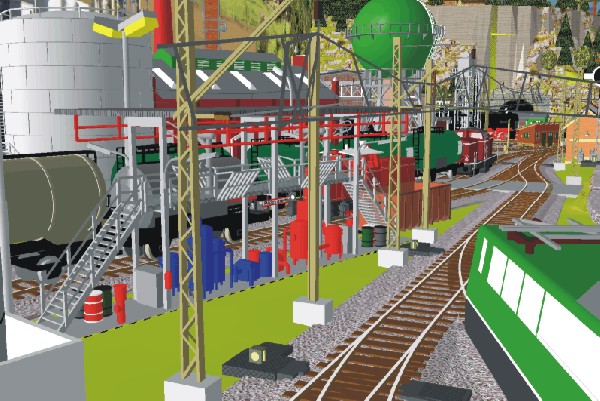

Raffinerie

Raffinerie

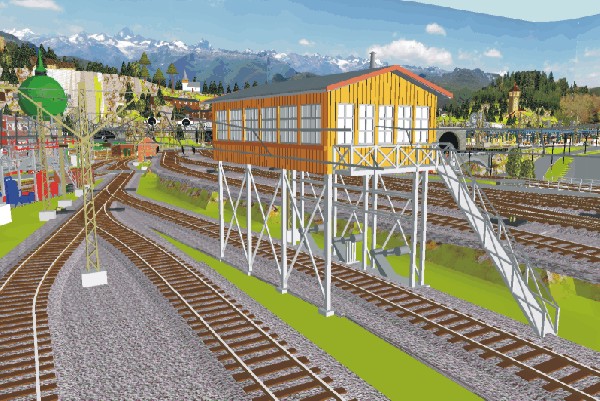

Reiterstellwerk am Ablaufberg

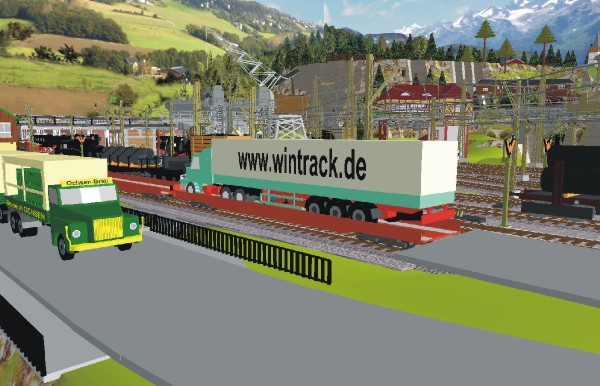

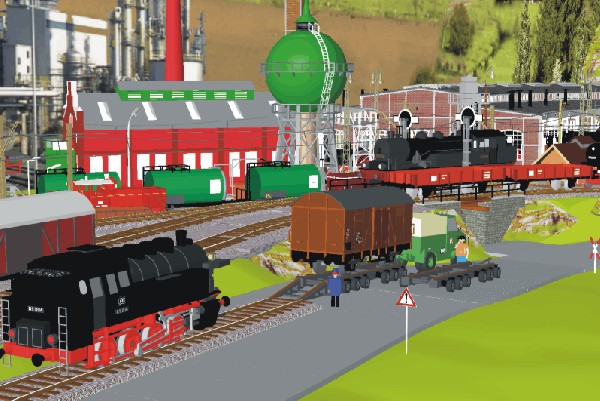

Wagonverladung auf die Straße

Güterverladung
